PTC半導體加熱器使用說明

一．技術參數

額定電壓：見機身標牌

溫度范圍：20℃-85℃。

溫度回差：5℃-20℃。

二．按鍵操作說明

1．開關鍵

輕按一次開機，再按一次關機，以此循環；設置狀態下作為“返回鍵”使用

以下按鍵在開機后才能操作

2．設置鍵（在設置過程中如需調節參數，請按上升鍵或下降鍵）

按第一下為設置采暖工作檔位。

按第二下為設置非時段時的工作設置溫度。

按第三下為設置非時段時的工作回差溫度。

按第四下為設置北京時間小時。（未聯網狀態時設置，

按第五下為設置北京時間分鐘。

按第六下為退出設置狀態。（在設置過程中可以通過按開關鍵退出設置）

3．時段鍵

輕按此鍵為設置當前工作模式下回差溫度。（在設置過程中如需調節參數，請按“加鍵”或“減鍵”）

長按此鍵3秒可以開啟或關閉時段模式。

4．加鍵

設置參數時按此鍵可以調節當前工作模式下的設置溫度、時間、檔位遞增

（關機狀態下長按此鍵3秒可以使WIFI進入配對模式）

5．減鍵

設置參數時按此鍵可以調節當前工作模式下的設置溫度、時間、檔位遞減

回差設置是加熱停止至加熱開啟的溫度區間（如設置50攝氏度，回差5攝氏度，加熱器溫度到達50攝氏度就停機，進入保溫狀態，達到50（設置溫度）-5（回差）=45攝氏度時再次加熱

定時時段使用設置：

1. 長按“時段”鍵3秒，開啟定時模式，顯示屏“時段”位置顯示當前定時時間的時段號。

2. 按“設置”鍵3秒，當前時段內“小時”字符閃爍，按“+”/“—”鍵調整該時段“開”小時的時間，設置好“小時”后按“設置”鍵3秒，“分鐘”字符閃爍，按“+”/“—”鍵調整該時段“開”分鐘的時間，按“設置”鍵3秒設置當前時段內“關”的“小時”和“分鐘”數，調整方法依然是通過“+”/“—”鍵調整。繼續按“設置”鍵3秒，設置當前時段內的溫度值（到達此溫度待機保溫），按按“+”/“—”鍵調整。繼續按“設置”鍵3秒，設置當前“時段”內的“溫差”數，調整方法還是按“+”/“—”鍵調整。

3. 設置/查看各“定時時段”間的數值設置的方法：在“定時模式”狀態下，按“設置”鍵3秒，再按“時段”鍵，“時段”號循環顯示，可以設置對應的的定制參數。

注意：每時段的開機時間數值一定要小于關機時間數值，如（8:00開機，12：00關機）不要出現開機時間大于關機時間（如23：00開機  7:00關機），如需要跨越零時的設置請?jiān)O(shè)置兩段定時（如時段1從22:00至23:59，時段2從00:01至7:00）

三．工作說明

系統工作模式分：普通模式和時段模式

普通模式時：

普通模式下可設置加熱檔位，1-3 檔，對應功率從小到大

水溫≤（設置溫度-回差溫度）時進入加熱狀態，根據設置的工作檔位來開啟加熱組。

水溫≥設置溫度時進入保溫狀態。

時段模式時

時段模時下，各時段獨立設置溫度和回差，進入該時段就執行該段的設置。

水溫≤（時段設置溫度-時段回差溫度）時進入加熱狀態，根據設置的工作檔位來開啟加熱組。

水溫≥時段設置溫度時進入保溫狀態。

處于時段外時停止加熱。

加熱檔位跟隨普通模式設置

系統與路由器配網：

1. 手機處于WIFI網絡連接下，打開已經安裝的“軍凱智控”APP應用，注冊成功后進入主界面，點擊右上角的“添加設備”，進入“設備聯網設置”

2. 加熱器接通電源，在關機狀態下長按“加”鍵，聽到“嘀”一聲后松開手。

3. 在“設備聯網設置”輸入當前WIFI廣播名稱，輸入路由器密碼，點擊“確認”稍等片刻等待配網，配網成功后自動進入主界面出現并出現一設備。

4. 點擊該新添加的設備可進入各設置界面，左上角的“<”返回主界面。

5. 按手機的回主界面（小房子）圖標退出手機界面

四、防凍功能：

加熱器關機狀態下（需電源正常供電），出水溫度低于5度，循環泵會間歇性的啟動，使水管內的水間歇流動，如果溫度持續下降，加熱器在循環泵間歇性運行的基礎上啟動加熱功能，提高管道水溫達到防凍的目的。

如果長時間不使用加熱器，要將管道內水放干凈，加熱器斷電存放。

以上使用說明會根據產品升級而更新，如有更改恕不另行通知。

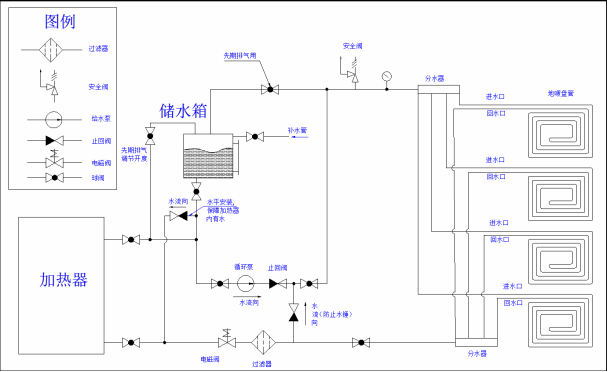

管道連接示意圖
