地 源 熱 泵 安裝、使用、維護說明書

1. 機組特點.........................................................................................................................2
2. 機組數據.........................................................................................................................3
3. 機組的安裝與說明..........................................................................................................3
4. 保養與維護.....................................................................................................................9
5. 電氣聲明................................................................................................................................10

• 機組特點

1. 概述：整體式水源/地源熱泵水機組以電作為動力，以水井、湖泊、河流、海洋中抽取的水或埋于地下盤管中的循環流動的水為熱源，向用戶提供優質的熱水。它是一種能夠提供熱水的水冷式機組，與使用冷熱水的末端設備連接的一側為負載側，與排熱或者加熱設備（鍋爐、冷卻塔或者地源系統）相連接的一側稱為源水側。每一臺機組都可以再-0℃-42℃的源水進水溫度運行。機組以及在工廠進行全負荷的制熱測試。
2. 結構：外殼及內部結構用不銹鋼板制作，機組上的側板和端板均可拆卸，以便檢修壓縮機及電氣控制板。箱體內部用20mm厚的棉進行保溫以防止結露并有效降低了噪音。源水側的供回水管接頭為管螺紋形式，接頭位于機外與循環水路相連接，負載則的供回水管接頭也為管螺紋形式，接頭位于機外，于末端設備的管道相連。機組的源水側和負載水側的水管均在同一側，易于安裝和維修，控制箱可通過一個可拆卸的檢測板進行檢修。

圖一

• 機組數據

1. 電氣數據    表1

2. 水源熱泵限定使用范圍   表2

三、機組安裝

1.安全警告

在進行安裝作業前，請務必仔細閱讀“安全預警”以確保正確安裝。

下列所述的警告事項分為“警告”和“注意”，當安裝錯誤時極可能會引起死亡或者重傷等嚴重的事項匯總列在警告欄內。但是，即使是列在注意欄內的事項有時也可能會引起嚴重事故，因此，兩者都是涉及安全的重要內容，請務必嚴格遵守。

2.安裝說明

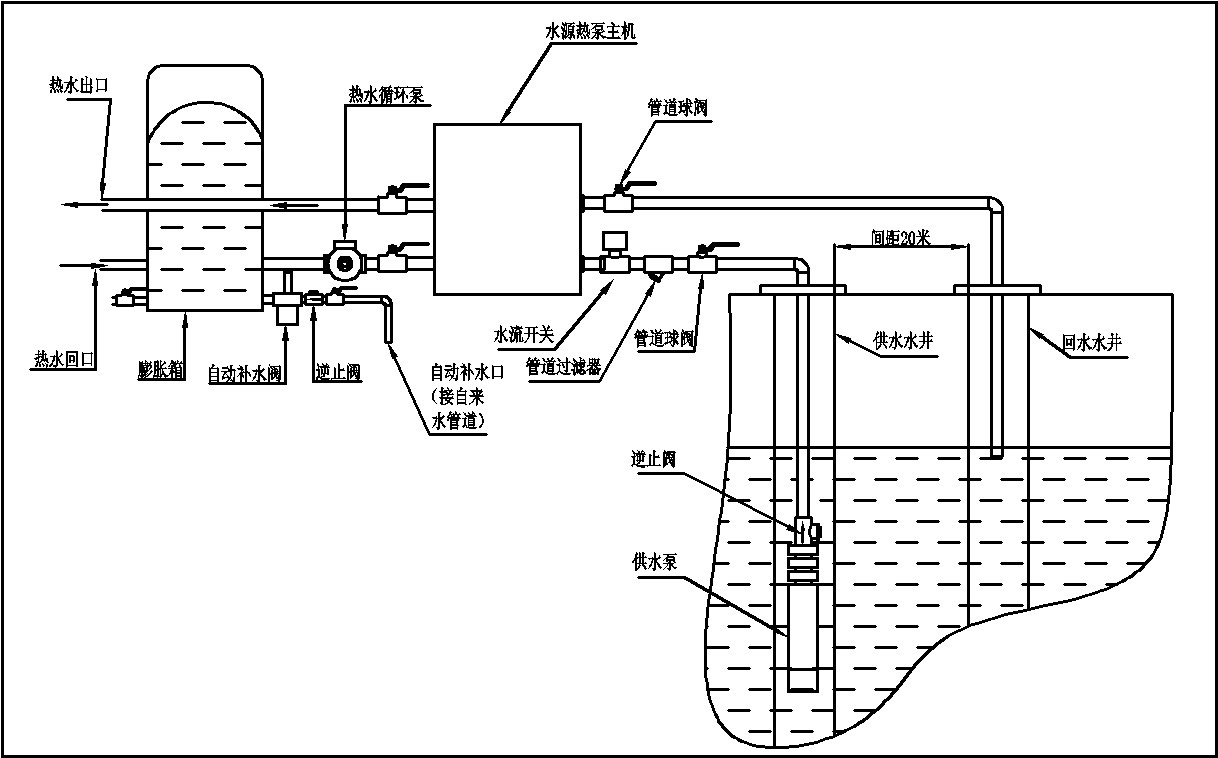

2.1水源熱泵主機安裝在穩固的平面上，按照下圖連接管路，連接處無水滲漏。

圖二

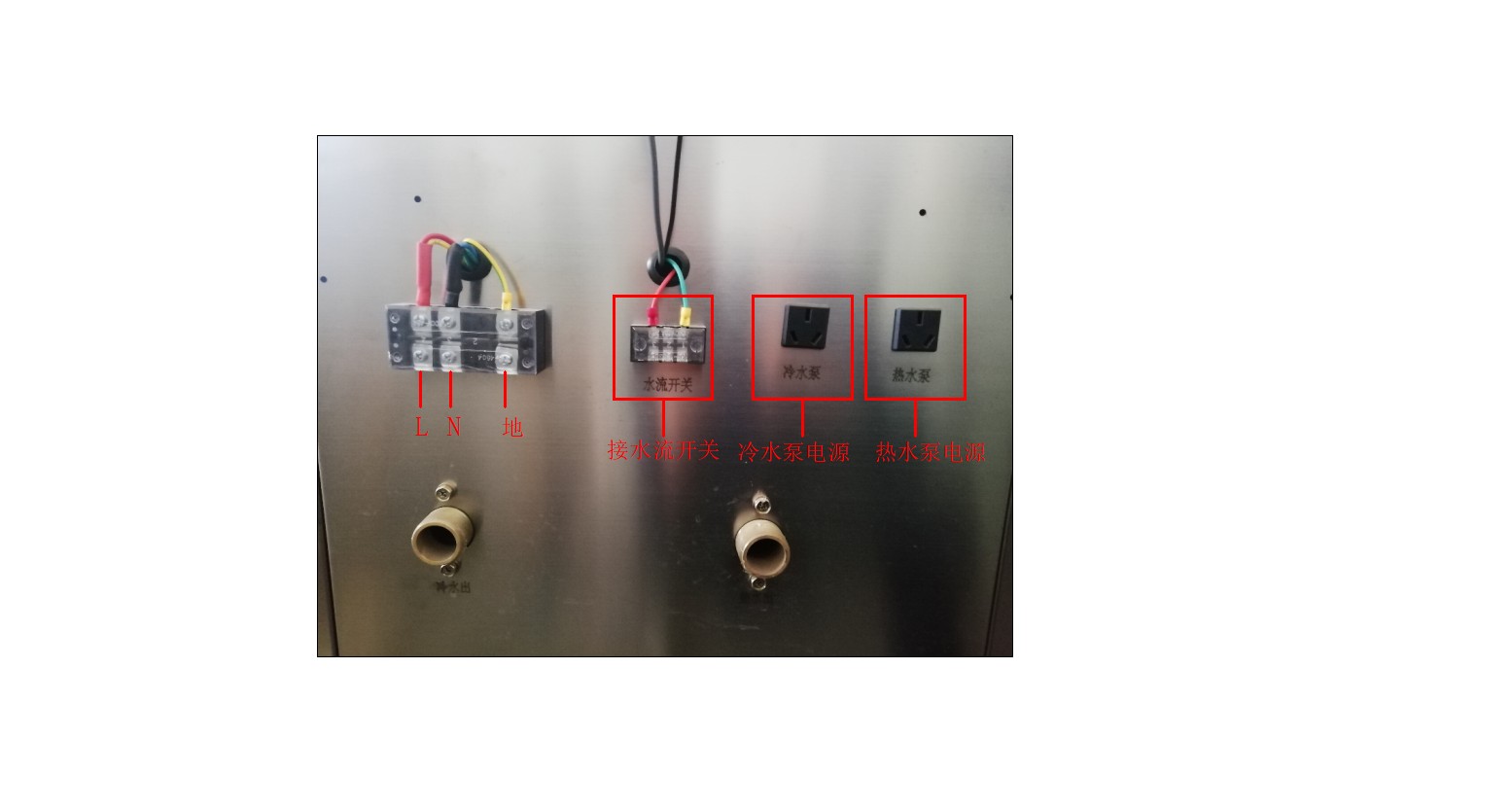

2.2電器接線：

水流開關信號線接到電控箱端子上；

電源線接到電源輸入端子上L接火線，N接零線（接線見下圖）

冷水泵接地下水水泵（功率<500W）,若大功率水泵只能作為啟/停控制信號。

                                                                                   圖 四

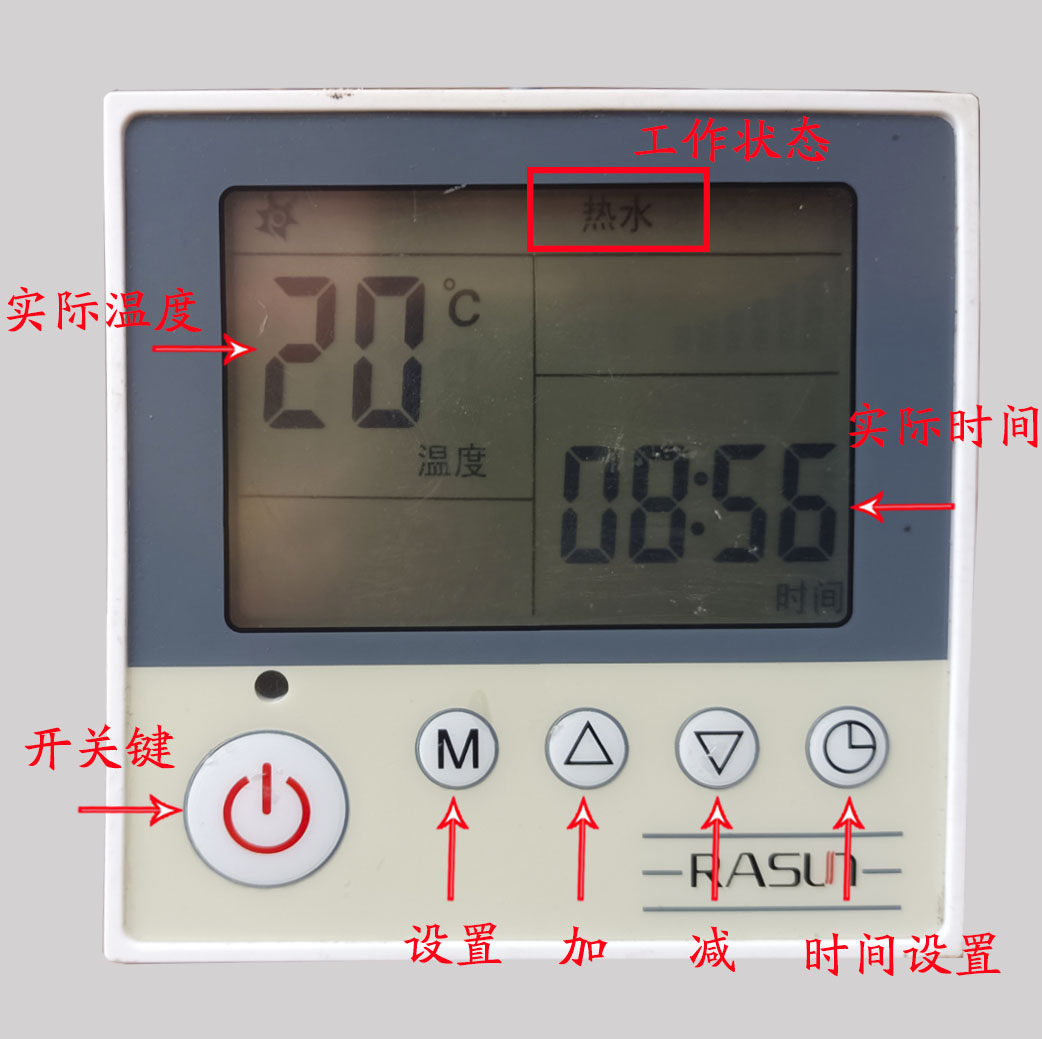

控制面板（如圖四）

1）開/關鍵：按一下開機。進入制熱模式：再按一下關機，退出制熱模式。進入功能查詢或參數設定后，按一下開/關鍵可退出查詢狀態和保存已設定的參數；

2）模式鍵：同時按（模式鍵+增加鍵）組合鍵4秒，蜂鳴器響一聲吼表示所有參數恢復到出廠時的設置；

3）增加/減少鍵：開機狀態下，按增加/減少鍵可直接設置熱泵工作的設定溫度，在功能查詢或參數設定時按增加/減少鍵可進入相應的參數查詢及設定，同時按增加與減少鍵3秒則進入按鍵鎖定狀態，此時按任何按鍵無效，再同時按增加與減少鍵3秒則退出按鍵鎖定狀態；

4）功能鍵：按一下功能鍵進入熱泵工作狀態查詢，此時按增加或減少鍵可查詢熱泵工作的實時溫度值及電子膨脹閥的動作步數；

水源熱泵使用設置

按開/關鍵，冷水泵運行，水流開關檢測到有水流后機組才正常運行；（如果未檢測到水流報故障代碼E5，檢查水流開關或者管路）

通過增加/減少鍵設置溫度，當前溫度達到設定溫度后機組停止運行，延時30S后水泵停止運行；當前溫度低于設置溫度減回差溫度（默認5℃）后水泵先行運行，檢測到水流后機組再運行。

長按功能鍵4秒后，進入熱泵參數設定狀態，此時可按增加或減少鍵選擇需要設定的項目參數，然后再按一次功能鍵即可進入熱泵相應的工作參數設定；
