卷簾機遠程控制器使用說明

• 產品特點：

卷簾機遠程控制器是本公司專門為方便大棚卷簾控制研發的新一代遙控設備，具有適應電壓范圍寬，遙控距離遠，使用簡單，功能穩定，控制方便的特點。

二、技術參數：

電源輸入電壓：AC 350～410V。

頻率：50Hz。

額定輸出電流：10A

工作環境溫度：-15～+70℃。

工作環境濕度：RH20～95％。

最大遙控距離:空曠地帶200m左右。

    遙控器電池：23A 12V電池。

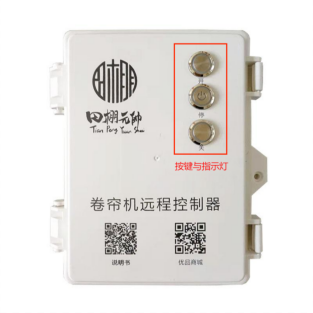

三、外觀：

四、安裝使用說明：

    1.收到您的產品以后，請務必先檢查外觀有無損壞，然后打開機殼，檢查內部線路有無脫落或損傷，如果有以上情況，請第一時間聯系經銷商或廠家更換。

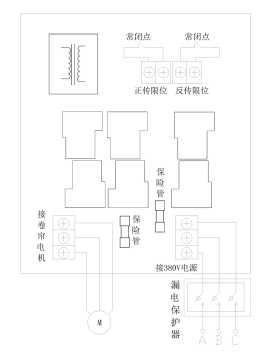

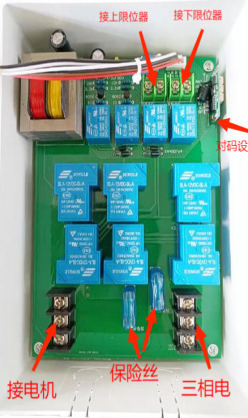

    2.接線：按照線路板上的標示接入380V三相輸入電源線，電機線，正轉限位器，反轉限位器。（將對應的線接入限位器動斷端口，即到達限位位置限位器開關處于斷開狀態）

    3.調試使用：檢查線路接入無誤，即可送電試機，此時停止按鍵指示燈顯示為紫色。

檢查電機運行方向：按“開”鍵觀察卷簾是否按打開的方向運行，如果方向相反，即時按“停”鍵關閉電機，然后將電機的其中兩條線反接。

檢查限位：按“開”鍵，卷簾打開，到達位置后電機停止此時停止按鍵指示燈顯示紅色，然后按“關”鍵，卷簾關閉，到達位置后電機自動停止，此時停止按鍵指示燈顯示藍色再按“開”鍵卷簾打開，說明限位功能正常如到達限位停止后顯示顏色相反則限位器接反須將限位器接線對調。

4. 遙控調試：遙控器裝入電池，分別按遙控器的正轉，停止，反轉鍵，觀察卷簾正常運行即可，此時您的設備可以正常使用了。

五、遙控器更換配置：

按一下控制模塊上的對碼設置鍵立即松開，指示燈亮起，按遙控器第一鍵(正轉鍵)一次，燈閃一次，按遙控器第二鍵(反轉鍵)一次，燈閃一次，按遙控器第三鍵(停止停)一次，燈熄滅即可。如只學習2鍵遙控器時，則在學習完第二鍵后按對碼設置鍵一次退出學習模式即可。

六、功能設置:

1、互鎖:按住設置鍵不放，指示燈閃一下時松開。（按開或關鍵保持持續輸出至到達限位貨值按下停止按鍵停止輸出）

2、非鎖:按住設置鍵不放，指示燈第三次連續閃三下時松開。（按鍵輸出松開停止）

遙控器解綁：控制模塊上的設置鍵快速連按三下，指示燈快閃即可解綁。

七、故障排除：

1.設備送電無反應，指示燈不亮：檢查線路是否有電，保險絲是否燒斷。

2.遙控器不能遙控：檢查遙控器指示燈是否閃亮，如果不亮，檢查內部是否裝有電池，電池是否有電;如果指示燈閃亮，請重新對遙控器進行配置。

3.遙控距離短：檢查電池是否電量不足。

4.按鍵后電機不轉動：是否已到達限位位置，如未到達限位位置指示燈顯示已到限位則應檢查限位器是否正常或接線是否正常。

注意事項：

1. 在使用以前請詳讀使用說明。
2. 本產品不具備電動機保護功能，須配合電動機保護器使用避免造成電機損壞。
3. 本產品為電機正反轉控制使用不具備電機與電纜漏電保護功能，須在供電電路接入漏電保護器。
4. 在打開控制面板時請斷開電源！！！?。?/font>
5. 以上資料會隨本公司產品升級而更新，如有更改恕不另行通知。（紙質文本）
