TP-02卷簾放風一體化物聯網智能控制模塊 使用說明



一、規格

輸入電源（適配器）：AC 220V ±10%

輸入功率：7W

通訊方式：WIFI  2.4G

天 線：   外置

輸出：

風口開繼電器

風口關繼電器

卷簾開繼電器

卷簾關繼電器

二．功能概述：

     普通棚模式應用于冬暖鋼架式溫室大棚，種植蔬菜、果品、養殖，育苗，種花，無土栽培等

     定時模式根據需要，設置風口、卷簾開啟或者關閉的時間，適合有規律的應用。

     照度模式的風口受棚內溫度控制，溫度高開啟風口通風，降低棚內溫度，溫度低了關閉風口保溫；卷簾受照度控制，照度高開啟卷簾接收陽光棚內升溫，照度低關閉卷簾棚內保溫。

現代大棚模式應用于玻璃連棟溫室、生態溫室

現代棚中的定時模式下，卷簾功能開啟或者關閉受設定時間控制，達到開啟時間就開啟，達到關閉時間就關閉；風口功能受溫度控制，溫度高了就開啟風口通風降溫，溫度低了就關閉風口。

現代化棚中的照度模式下，卷簾功能可兼任遮陽網功能，照度高關閉遮陽網，減少陽光照射降低棚內溫度，照度低了開啟遮陽網；風口功能受溫度控制，棚內溫度高了開啟風口天窗，溫度低了關閉風口天窗。

風口、卷簾在開啟或者關閉運行中受“超時”保護，在設定時間內正常運行，超過時間對應的設備停止，起到保護作用。

三．模塊概述：

1. 該模塊主要模式分為：

1.1普通棚模式

   1.1.1定時模式

    1.1.2照度模式

1.2現代化棚模式

   1.2.1定時模式

   1.2.2照度模式

控制設備：

風口（帶功能啟用）

卷簾

四、使用：

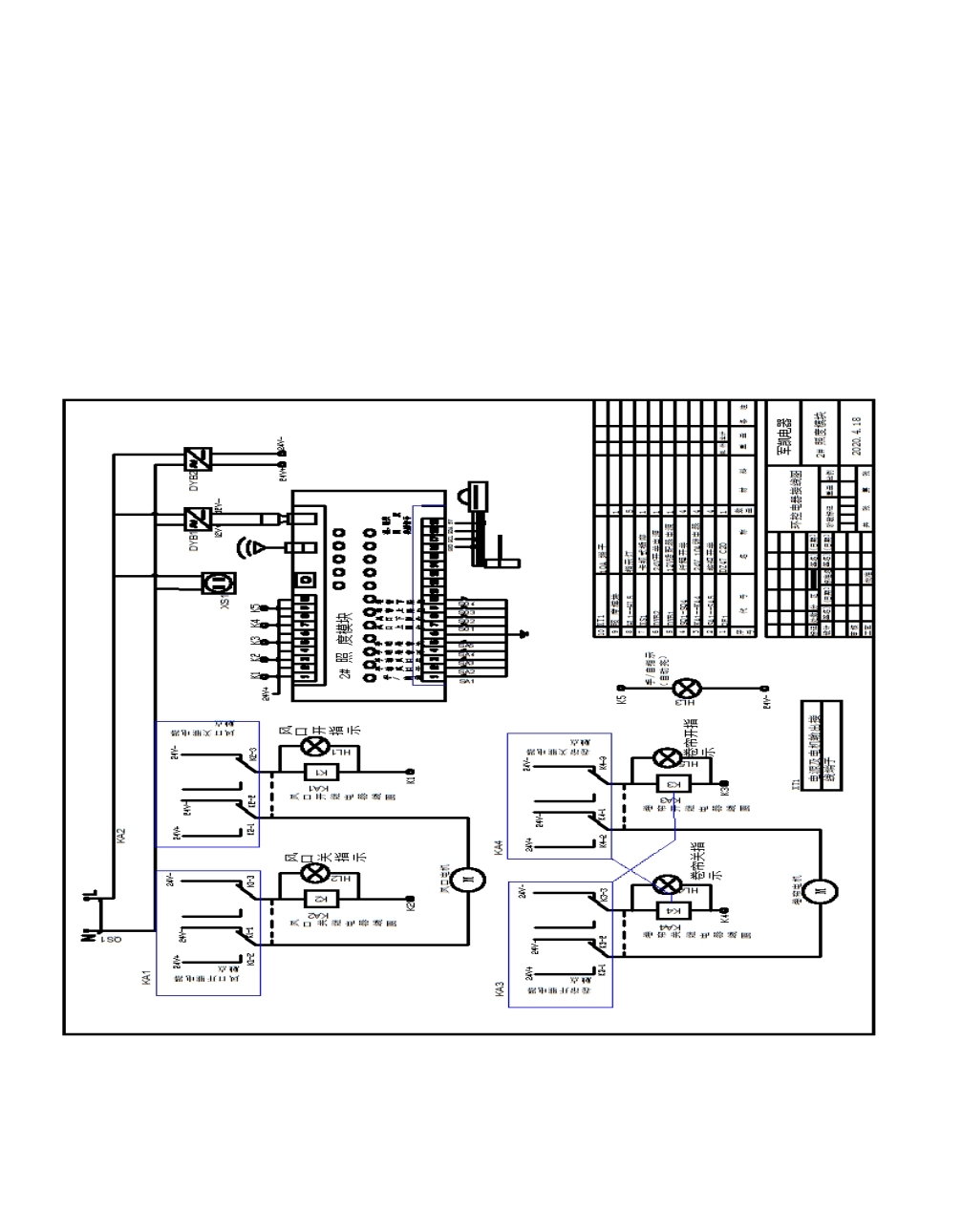

     模塊按照接線圖連接好模塊工作電源、限位行程開關和對應的卷簾機或電動風口機，手機掃碼安裝App的 “田棚元帥”應用文件。按住配網按鈕5秒，配網指示燈閃爍時松開配網按鈕，通過手機App添加相應的設備。

     控制設備使用過程中的選擇遵循XXXX（普通棚或現代化棚）模式下XXXX（定時模式或者照度模式）模式，根據實際控制要求設定數值。

1. 1 普通棚--定時模式：

1.1.1風口功能：時間設置

     開啟：實際時間到達開啟時間

     關閉：實際時間到達關閉時間

條件：使能開啟；開/關限位未動作；開啟時間早于關閉時間

定時模式下，風口開啟和關閉受定時時間控制，適合有規律的應用操作，如早上10:00點開風口，下午16:30關閉風口，周而復始循環可使用該模式。



1.1.2卷簾功能：時間設置

     開啟：實際時間到達開時間

     關閉：實際時間到達關時間

     條件：卷簾開/關限位未動作；開啟時間早于關閉時間

定時模式下，卷簾開啟和關閉受定時時間控制，適合有規律的應用操作，如上午8:00開啟卷簾，下午17:30關閉卷簾，周而復始循環開啟和關閉。



1.2普通棚--照度模式

1.2.1風口功能：溫度設置

開啟：實際>=設置

關閉：實際<設置

條件：使能開啟；風口開/關限位未動作；設置開啟值>設置關 閉值

實際溫度高于風口開啟溫度時，風口開啟，作物通風降溫；當實際溫度低于風口關閉溫度時，風口關閉保溫。



1.2.2卷簾功能：照度設置

   開啟：實際>=設置

  關閉：實際<設置

  條件：卷簾開/關限位未動作；設置開啟值>設置關閉值

環境實際照度高于卷簾開啟照度時，卷簾開啟接受陽光升溫；環境照度低于卷簾關閉照度時，卷簾關閉保溫。



2.1現代化棚—定時模式

   2.1.1卷簾功能：定時模式

          開啟：實際時間到達開時間

          關閉：實際時間到達關時間

 條件：卷簾開/關限位未動作；開啟時間早于關閉時間

定時模式下，卷簾開啟和關閉受定時時間控制，適合有規律的開啟或關閉應用操作。

2.1.2風口功能：定時模式-設置溫度值

      開啟：實際溫度>=設置溫度

      關閉：實際溫度<設置溫度

      條件：使能有效；風口開/關限位未動作；開啟設置值>關閉設置值

實際環境溫度高于設置值風口開啟，增加通風量降低環境溫度，當溫度降到風口關閉設置時，關閉風口保溫

2.2現代棚—照度模式

    2.2.1遮陽功能：照度模式

         開啟：實際照度值<=設置值

         關閉：實際照度值>設置值

  條件：遮陽（卷簾）開/關限位未動作；開啟設置值<關閉設置值

 該模式下控制電動遮陽簾，照度模式下實際照度值低于遮陽（卷簾）開啟設定值時遮陽簾（卷簾）開啟；當實際照度值高于遮陽（卷簾）關閉設定值時遮陽簾（卷簾）關閉，與電動遮陽簾配合使用該功能。



   2.2.2風口功能：照度模式 （設置溫度值）

        開啟：實際溫度>=設置溫度

        關閉：實際溫度<設置溫度

條件：使能有效；風口開/關限位未動作；開啟設置  值>關閉設置值

   實際環境溫度高于設置值風口開啟溫度風口開啟，增加通風量，降低環境溫度；當環境溫度降到風口關閉設置時，風口關閉已保溫。

注意事項：

1. 控制模塊安裝在電控柜內使用，避免進水。
2. 設備距離路由器小于10M
3. 模塊電源使用隨設備配備的適配器
4. 接收控制天線外置金屬電控柜外
5. 傳感器連接線線徑大于0.5mm ²
6. 行程開關未限位狀態接常閉點
